本產品適用于電訊、電工、電子儀器及設備中，作精密調節直流或低頻電壓、電流之用。
一、 使用環境條件：
環境溫度：—55~+100℃；
相對溫度：在溫度為+40℃時，達98%；
大氣壓力：107~4.4Kpa；
振動：振頻為10~500HZ，加速度49m/s2；
碰撞：頻率為40~80次/分，加速度147m/s2；
離心：加速度147m/s2。
二、 型式、主要參數和尺寸

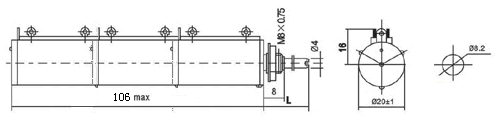

1． 電位器的品種及外形尺寸見圖1、表1。
外形尺寸及安裝尺寸 如圖
表1
| 型號 |
軸端形式 |
軸長 |
機械角度 |
電氣角度 |
圈數 |
| WXD3-13 |
ZS-3 |
16·20 |
3600±20 |
3600±10 |
10 | 2． 電位器標稱功率為2W，最高工作電壓為160V（直流或交流有效值）。
3． 電位器的標稱總阻范圍為100Ω~47KΩ，其阻值系列按表2（即E12系列）。總阻誤差為±5%和±10%。
表2
| 1.0 |
1.2 |
1.5 |
1.8 |
2.2 |
2.7 |
| 3.3 |
3.9 |
4.7 |
5.6 |
6.8 |
8.2 | 4． 電位器的線性精度分為±0.2%、±3%、±5%和±1%。
5． 電位器的型號、品種代號及在合同中的填寫示例：WXD3—13—2—10KΩ±5%—16—ZS—3—4—GB/T15880-95 示例中為型號與品種代號、額定功率、標稱阻值與誤差、軸長、軸端型式、耐磨等級、本標準代號。
三、 主要技術特征
1． 抗電強度：承受750V(50HZ交流有效值)1分鐘，無擊穿、飛狐現象；
2． 絕緣電阻：潮前≥200MΩ，潮后≥20MΩ；
3． 旋轉力矩：50~500gf.cm，力矩比為1：3；
4． 耐磨等級：3級10000周，4級5000周；
5． 恒定潮熱：40±2℃，相對濕度93±3%，經96小時后ΔR/R不超過±1%；
6． 電負荷：經48小時額定功率負荷后ΔR/R不超過1%。 |
